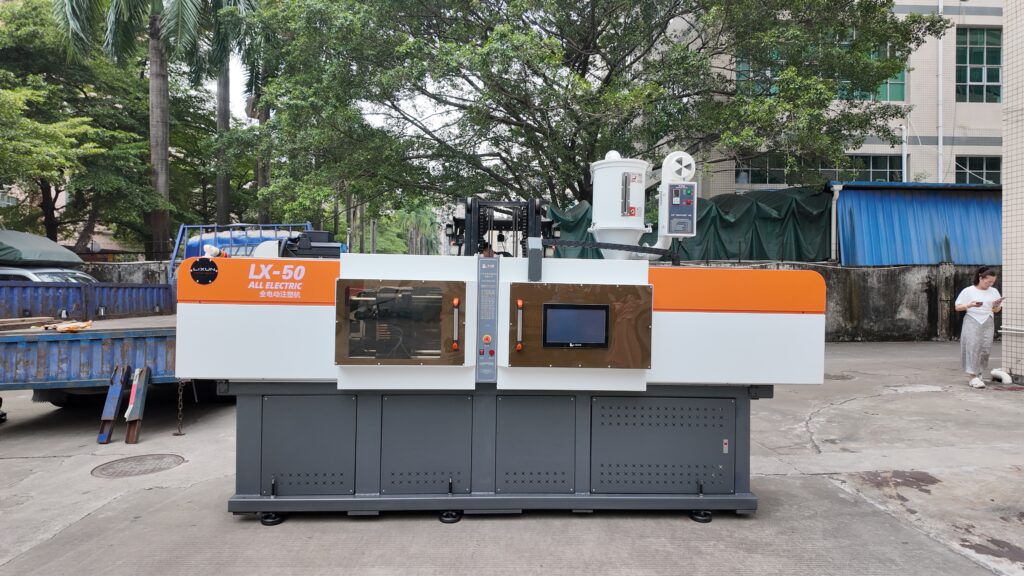

Электрический термопластавтомат Lixun LX-50
LX-50 — полностью электрический термопластавтомат серии LX от компании Lixun с усилием смыкания 50 тонн и объёмом впрыска 24–76 см³. Модель ориентирована на производство малых и средних изделий: лёгких корпусных деталей, упаковочных изделий, прецизионных компонентов и медицинских изделий. Серводвигатели и система управления на базе CODESYS заменяют традиционные гидравлические и пневматические приводы, обеспечивая высокую точность процессов впрыска, пластикации, выдержки под давлением и декомпрессии.Ключевые преимущества
- Экономия электроэнергии до 50% по сравнению с гидравлическими ТПА.
- Чистота и гигиеничность — нет риска загрязнения изделий маслом.
- Точность: позиционирование ±0,01 мм, отклонение скорости <±0,03%, давления <±0,5%.
- Сокращение цикла литья на 15–20% и рост скорости отклика на 30%.
- Защита пресс-формы и стабильность параметров 24/7.
- Удалённый доступ и IIoT: мониторинг, интеграция с MES.
Система управления
19" сенсорный LCD, защита паролем до 200 операторов, предустановки для PP, PE, POM, PC, PEEK и др. Базовое освоение оператором — около 2 часов.Технические характеристики
| Параметр | Ед. | |||||||
|---|---|---|---|---|---|---|---|---|
| Узел смыкания | ||||||||
| Максимальное усилие смыкания | кН | 500 (50 ТС) | ||||||
| Высота пресс-формы (макс./мин.) | мм | 350/150 | ||||||
| Ход открытия/закрытия формы | мм | 250 | ||||||
| Расстояние между колоннами (Ш×В) | мм | 320×320 | ||||||
| Размер плит (Ш×В) | мм | 460×460 | ||||||
| Выталкиватель (точки/усилие/ход) | кН | 5 / 20 (2.0 ТС) / 70 | ||||||
| Узел впрыска | ||||||||
| Диаметр шнека | мм | 20 | 22 | 26 | 28 | 32 | ||
| Ход шнека | мм | 75 | 75 | 95 | 95 | 95 | ||
| Максимальный объём впрыска | см³ | 24 | 29 | 50 | 58 | 76 | ||
| Скорость впрыска 1 — 200 мм/с | ||||||||
| Макс. давление впрыска | МПа | 280 | 230 | 165 | 144 | 110 | ||
| Макс. давление выдержки | МПа | 280 | 230 | 140 | 120 | 100 | ||
| Макс. скорость впрыска | мм/с | 200 | ||||||
| Скорость пластикации | об/мин | 300 | ||||||
| Скорость впрыска 2 — 330 мм/с | ||||||||
| Макс. давление впрыска (режим сильного заполнения) | МПа | 360 | 340 | 290 | 250 | — | ||
| Макс. давление впрыска | МПа | 280 | 260 | 210 | 190 | 150 | ||
| Макс. давление выдержки | МПа | 280 | 240 | 190 | 160 | 130 | ||
| Макс. скорость впрыска | мм/с | 330 | ||||||
| Скорость пластикации | об/мин | 450 | ||||||
| Скорость впрыска 3 — 500 мм/с | ||||||||
| Макс. давление впрыска (режим сильного заполнения) | МПа | 360 | 340 | 275 | 240 | — | ||
| Макс. давление впрыска | МПа | 280 | 260 | 210 | 190 | — | ||
| Макс. давление выдержки | МПа | 280 | 240 | 190 | 160 | — | ||
| Макс. скорость впрыска | мм/с | 500 | ||||||
| Скорость пластикации | об/мин | 450 | ||||||
| Мощность | ||||||||
| Номинальная мощность | кВт | 25 | ||||||
| Суммарная мощность двигателей | кВт | 42.5 | ||||||
| Размеры, вес | ||||||||
| Габариты (Д×Ш×В) | мм | 4000×1500×2200 | ||||||
| Вес машины | т | 200 мм/с — 3.2; 330 мм/с — 3.25; 500 мм/с — 3.3 | ||||||
| Источник питания | ||||||||
| Источник питания | В/Гц | 3 фазы, 380 В, 50/60 Гц | ||||||
| Потребляемый ток | А | 50 | ||||||
