Описание

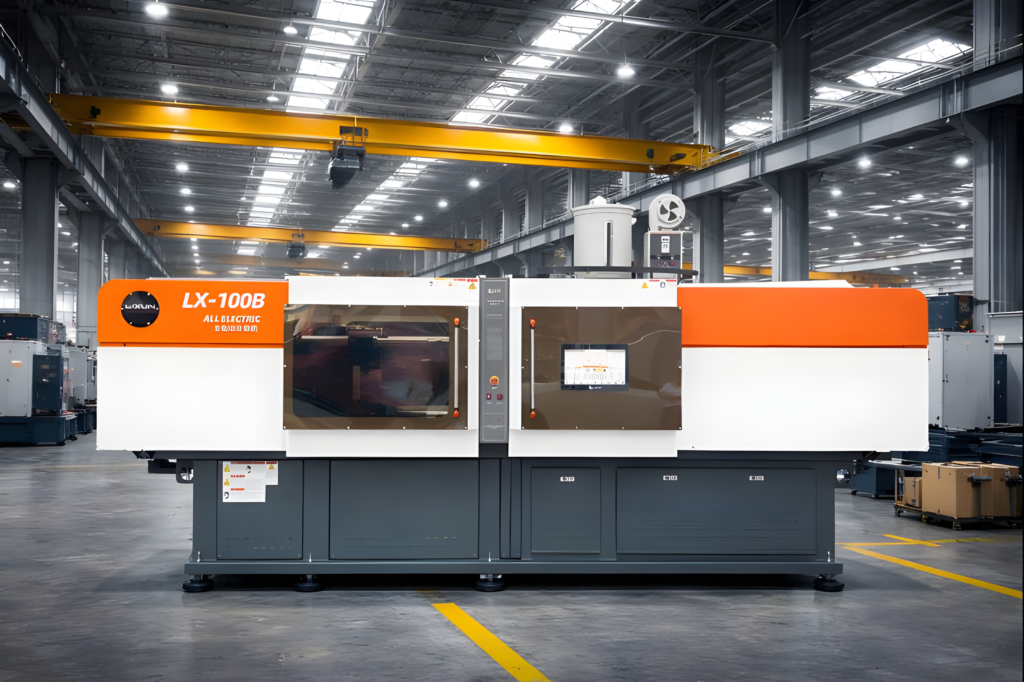

LX-100 — полностью электрический термопластавтомат серии LX с усилием смыкания 100 тонн и объёмом впрыска 29–181 см³ . Применяется для производства тонкостенной упаковки, бытовых изделий, электротехнических компонентов и оптических деталей. Серводвигатели и CODESYS обеспечивают высокую точность впрыска, пластикации и выдержки под давлением.
Ключевые преимущества
Экономия электроэнергии до 50%
Экономия электроэнергии до 50% по сравнению с гидравлическими ТПА.
Чистота производства
Чистота производства — отсутствие гидравлического масла.
Точность
Точность: ±0,01 мм по позиционированию, <±0,03% по скорости, <±0,5% по давлению.
Сокращение цикла на 15–20% рост отклика
Сокращение цикла на 15–20% , рост отклика на 30%.
Защита пресс-формы и стабильная
Защита пресс-формы и стабильная повторяемость 24 часа.
IIoT-платформа
IIoT-платформа: мониторинг и MES-интеграция.
Управление
19" LCD, многоступенчатые режимы впрыска, 2-ступенчатый выталкиватель (4 режима кривых), автоматическая регулировка высоты формы от 0 кН до максимума.
Технические характеристики
| Параметр | Ед. | |||||||
|---|---|---|---|---|---|---|---|---|
| Узел смыкания | ||||||||
| Максимальное усилие смыкания | кН | 1000 (100 ТС) | ||||||
| Высота пресс-формы (макс./мин.) | мм | 450/150 | ||||||
| Ход открытия/закрытия формы | мм | 350 | ||||||
| Расстояние между колоннами (Ш×В) | мм | 460×410 | ||||||
| Размер плит (Ш×В) | мм | 660×610 | ||||||
| Выталкиватель (точки/усилие/ход) | кН | 5 / 25 (2.5 ТС) / 100 | ||||||
| Узел впрыска | ||||||||
| Диаметр шнека | мм | 22 | 26 | 28 | 32 | 36 | 40 | |
| Ход шнека | мм | 75 | 95 | 95 | 128 | 144 | 144 | |
| Максимальный объём впрыска | см³ | 29 | 50 | 58 | 103 | 147 | 181 | |
| Скорость впрыска 1 — 200 мм/с | ||||||||
| Макс. давление впрыска | МПа | 260 | 260 | 240 | 220 | 190 | 160 | |
| Макс. давление выдержки | МПа | 260 | 260 | 220 | 200 | 170 | 140 | |
| Макс. скорость впрыска | мм/с | 200 | ||||||
| Скорость пластикации | об/мин | 300 | ||||||
| Скорость впрыска 2 — 330 мм/с | ||||||||
| Макс. давление впрыска (режим сильного заполнения) | МПа | 340 | 340 | 320 | 270 | 220 | — | |
| Макс. давление впрыска | МПа | 260 | 260 | 240 | 220 | 190 | 160 | |
| Макс. давление выдержки | МПа | 260 | 260 | 220 | 200 | 170 | 140 | |
| Макс. скорость впрыска | мм/с | 330 | ||||||
| Скорость пластикации | об/мин | 450 | ||||||
| Скорость впрыска 3 — 500 мм/с | ||||||||
| Макс. давление впрыска (режим сильного заполнения) | МПа | 340 | 340 | 280 | — | — | — | |
| Макс. давление впрыска | МПа | 260 | 260 | 240 | 220 | 170 | — | |
| Макс. давление выдержки | МПа | 260 | 260 | 220 | 200 | 170 | — | |
| Макс. скорость впрыска | мм/с | 500 | ||||||
| Скорость пластикации | об/мин | 450 | ||||||
| Мощность | ||||||||
| Номинальная мощность | кВт | 44 | ||||||
| Суммарная мощность двигателей | кВт | 64.5 | ||||||
| Размеры, вес | ||||||||
| Габариты (Д×Ш×В) | мм | 4800×1500×2500 | ||||||
| Вес машины | т | 200 мм/с — 4.5; 330 мм/с — 4.55; 500 мм/с — 4.6 | ||||||
| Источник питания | ||||||||
| Источник питания | В/Гц | 3 фазы, 380 В, 50/60 Гц | ||||||
| Потребляемый ток | А | 70 | ||||||
